(一)SYC-Y系列超声波系统说明

　　超声波系统是筛分技术上的一次重大变革，使难筛分的物料很容易处理，真正解决了因团聚、静电、强吸附性、颗粒形状不规则而堵塞网孔等造成的筛分难题，大大提高了筛分率，并大大延长了筛网寿命，可广泛应用于制药、粉末冶金、电池材料、化工、非矿、食品等要求精细的筛分的行业。

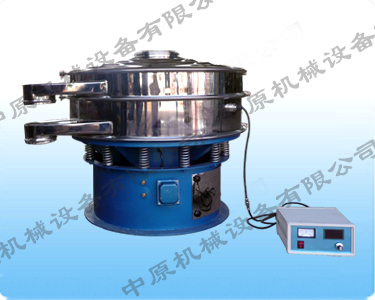

　　本机是中原机械品牌下的三次元振动筛分过滤机或直排筛分机或摇摆筛分机的低频振动基础上叠加了直接作用于筛网的超声频振动。

　　超声波系统由超声波发生器、超声波换能器、能量传递盘及连接线组成，超声波换能器和能量传递盘固定在一起，超声波能量通过能量传递盘传递到整个筛网网面，使大于网孔的粉粒保持悬浮状态，有效防止大于网孔的粉粒堵塞网孔。因而能提高筛分效率，减少筛分次数，缩短筛分时间，提高产品质量。

　　提示：如果连接错误，系统的性能将大大减弱或失去性能，并对系统零部件造成损害。

　　对于超声波换能器和能量传递盘的连接平面一定保持洁净及装配过程中绝对不能造成损坏。

　　所有零备件及连接件都只有使用中原公司原零备件，才能保证系统性能。

　　超声波系统不改变被筛分产品的特性。

　　不保证超声波系统的防爆性。

　　(二)工作方式

　　1、脉冲(出厂标准设置) 当打开超声波系统时，超声波会以36KHz进行脉冲的方式工作。

　　2、连续 按切换工作方式进行调试，超声波会以36KHz不间断的方式工作。

　　(三)一般提示

　　1、要使超声波达到*好效果，必须均匀胀紧网子，如果网子变松，超声波会变弱，容易损坏网子。

　　2、超声波网架的网子胀紧度均匀、合适中原机械对每一台设备组装前都作声学检测。

　　3、换能器和能量传导盘(丝)的连接面要经常清理干净，并且经常检查螺丝的锁紧情况。

　　4、必须将超声波发生器垂直或安装，保证发热部分的空气流通，以防电器元件过早损坏。

　　(四)超声波故障检测

　　A、打开超声波系统、发生器无显示

　　1、检查仪器电源插头是220V电压;检查电源开关是否打开。

　　2、切断电源，检查仪器电源插座内保险管是否熔断，若熔断，请更换同型号的保险管。

　　3、如果系统不工作、保险管再次损坏，请与中原机械联系。

　　调试：(若用户提供换能器和工作方式，则出厂时就已经调试正常，无需再调)

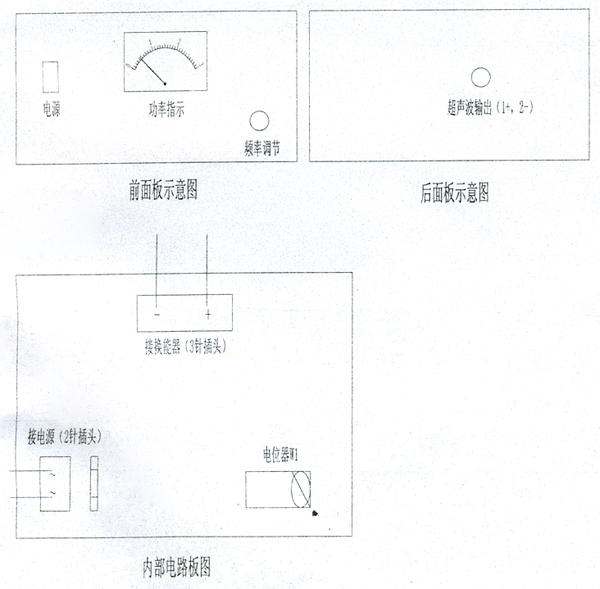

　　用户将换能器安装好后，按图中的正负级接线(1+，2-)，即可打开电源并工作。工作中调节W1电位器(装在面板上)，使声波输出功率达到效果*佳状态，但电流不得超过500mA(0.5A)，如果长时间工作电流过大，换能器发热，会烧坏换能器元件导致生产受损。若电流指示灯亮，而无电流显示，则检查电路板上的保险是否烧断，更换时必须按原来的规格更换(0.5A)。

　　B、打开超声波系统后，发生器不工作

　　1、检查电源电压是否低于180V，如果低于180V，调整电源电压。

　　C、超声波系统运行过程中功率下降

　　1、检查环境温度--*大温度50℃

　　2、超声波发生器靠近热量发生源

　　3、超声波发生器受损，查找故障程序。

　　4、换能器的连接面受损，退回中原机械公司进行修理。

　　5、能量传导盘的连接面受损，更换网架。

　　6、工作时间过长，发生器或换能器产生过多热量而无法工作，应关闭系统，通风散热，调整工作电流后再运行。
