一、产品简介

　　1、LC型立式螺旋输送机事利用强迫喂料螺旋旋转而输送物料提升的连续输送设备。适用于粉状、块状、粒状物料，如面粉、谷类、水泥、化肥、灰渣、砂子、石子、煤粉、块煤等物料。用于建材、冶金、化工、采掘、机械制造、煤灰、烟草、粮食、食品、医药等行业。由于机毂内有流通面积较小，故不宜输送易变质、粘性大而易结块的物料。

　　2、LC型立式螺旋输送机分水平槽机体(即喂料螺旋槽机体)垂直机体两部分。垂直机体分头节、中间节、尾节三部分，每一部分又有集中不同规格的长度依机高选择，可组成3～15m不同高度的整机，螺旋机每增加0.5m为一高度规格，供用户选择。

　　3、LC型立式螺旋输送机驱动形式为垂直水平螺旋分别驱动，其中垂直机体为上驱动，若有特殊要求，可根据需要方要求特殊订货，按需供货。本厂另有水平和垂直两机体单机驱动方式，可根据需方要求特殊订货而供货。

　　4、本产品特点为结构简单，维修安装便捷，占地面积小，全封闭输送，粉末少，输送工作可靠，稳定、操作方便等特点。

　　二、型号意义

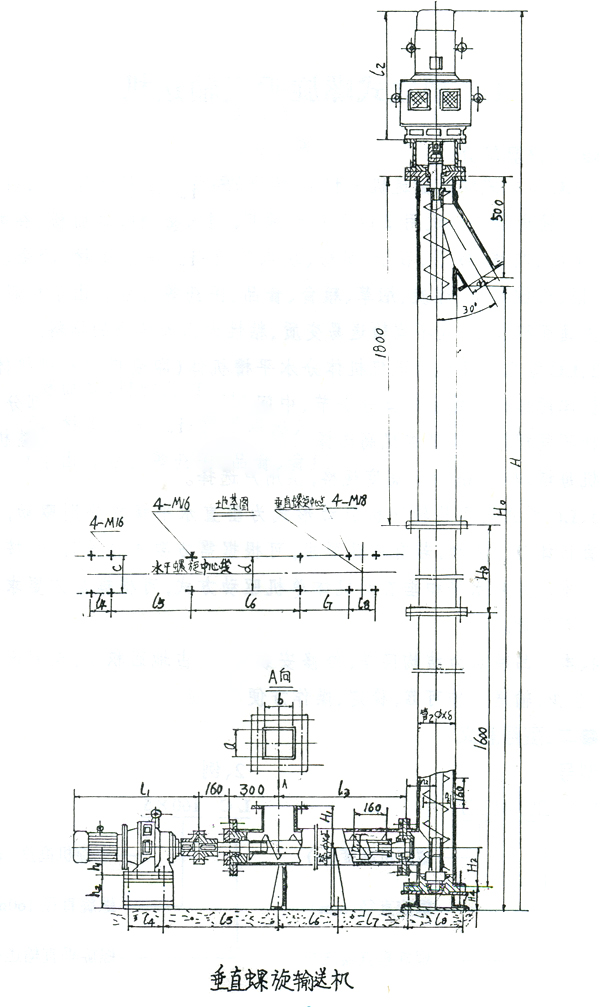

三、结构图如下，图中数据见表1                     表1 未注单位：mm

四、LC型立式螺旋输送机规格及技术参数

表2

　　五、使用与维护

　　螺旋输送机的工作条件较恶劣，各个轴承都处于粉尘包围之中，导热条件不好，因此在这样的工资哦条件下合理操作、保养尤为重要，故要求如下：

　　1、螺旋机应无负荷起动，待起动正常后始向进口投料。

　　2、给料时应均匀限额，给料量要合适以免使机器过载。

　　3、停车前，应停止给料，使机壳内物料输送完后方可停止。

　　4、输送物料内不得混入坚硬大块，避免螺旋卡死损坏输送机。

　　5、在使用中应检查各部件的联结禁锢件是否松动，动力是否发热，声音是否正常，一旦有异常，立即停车纠正。

　　6、调速电机起动、运行、停止。

　　可以全压起动亦可降压起动，电动机起动后合上控制箱电源开关，逐渐调节速度旋钮，增加激磁电流，离合器转速逐渐加至需要运行转速。停车时把调速旋

　　纽调到零位，再停止拖动电机。

　　7、各加油部位应定期加油

　　1、减速器平时注意油位及时补充，每六个月更换一次40#或50#机油。

　　2、各润滑油点每半个月润滑一次

　　六、订货须知

　　订货须注明输送物料的名称、粒度比重、型号、喂料螺旋长度、输送高度，材料及其它特殊要求等
